自动光学检测系统基本原理

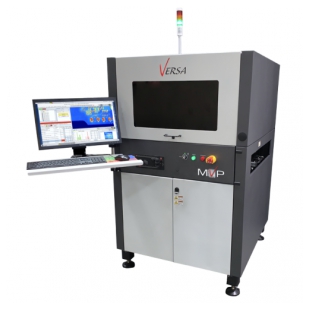

自动光学检测系统（AOI，Automated Optical Inspection）是一种广泛应用于制造业的检测设备，主要用于电子电路板、半导体元件及其他工业产品的质量控制。通过高分辨率相机和智能算法，AOI系统能够快速、高效地检测产品表面的缺陷、焊点质量以及其他不合格特征。本文将深入探讨自动光学检测系统的工作原理及其核心技术，帮助读者全面理解这一重要技术在现代工业中的应用。

一、自动光学检测系统的组成

AOI系统的基本组成包括光学成像单元、运动控制单元、数据处理单元和软件分析系统。

1. 光学成像单元：这是AOI系统的核心，用于捕捉被检测对象的高分辨率图像。它包括工业相机、光源和镜头。光源的设计直接影响检测的精度与效果，不同的检测任务可能需要使用环形光、条纹光或其他特定波长的光源。
2. 运动控制单元：通过高精度电机或直线滑轨，运动控制单元确保检测对象在光学单元的视野内移动，实现全范围覆盖。
3. 数据处理单元：采集的图像会被传送到处理单元进行分析，通常基于高性能计算硬件，如GPU或FPGA，以实现实时处理。
4. 软件分析系统：检测软件通过预设的算法对采集图像中的特征点进行分析，以识别缺陷位置和类型。

二、自动光学检测系统的工作原理

AOI系统的工作原理可以概括为以下几个步骤：

1. 图像采集：在固定光源条件下，相机拍摄目标物体的高清图像。良好的光线控制能够突出物体表面细节，例如焊点的反射特性或凹凸纹理。
2. 图像预处理：原始图像经过噪声过滤、边缘增强、灰度调整等处理步骤，为后续分析提供更清晰的数据。
3. 图像匹配与特征提取：软件将捕捉的图像与预存的参考图进行比对，利用算法提取关键特征，如焊点尺寸、形状和位置等。
4. 缺陷识别：通过设定的参数范围，系统会判定检测区域是否存在缺陷，常见的问题包括焊点短路、开路、元件偏移或缺失等。
5. 输出结果与反馈：检测完成后，系统生成报告，标明缺陷类型及具体位置，同时可与生产设备联动，实现实时反馈和自动调整。

三、核心技术与关键优势

自动光学检测系统的核心技术主要包括高分辨率图像处理算法、深度学习模型及机器视觉技术。现代AOI系统广泛采用人工智能技术，通过深度学习对大数据样本进行训练，显著提高缺陷识别的准确性。AOI系统具有以下突出优势：

1. 高效率：相比传统人工检测，AOI系统能够以更快的速度完成复杂任务，极大提升生产效率。
2. 高精度：通过高分辨率相机和精密算法，系统可以检测到肉眼难以察觉的细微缺陷。
3. 可追溯性：所有检测结果均可保存为数据记录，便于后续质量追踪与问题分析。

四、应用领域与发展趋势

目前，AOI系统已广泛应用于电子制造、汽车零部件、医疗设备和太阳能电池等行业。随着工业4.0和智能制造的普及，AOI系统正朝着更高智能化和自动化的方向发展。例如，结合边缘计算与5G技术的AOI设备可以实现更低延迟、更高效率的数据处理，为实时质量监控提供强大支持。

结论

自动光学检测系统是现代工业质量管理中的关键技术，其通过光学成像与智能算法结合，能够高效识别产品缺陷，保障生产质量。未来，随着深度学习和智能化技术的进一步发展，AOI系统将成为推动智能制造的重要助力，为工业领域的高质量发展提供更多可能性。
